除氧器用處鍋爐給水除氧

分享到：

作者來源:李清 ????? 發(fā)布時間： 2018-06-01 10:57

導讀：除氧器在鍋爐給水處理工藝過程中，除氧是非常關(guān)鍵的一個環(huán)節(jié)。氧是鍋爐給水系統(tǒng)的主要腐蝕性物質(zhì)，給水系統(tǒng)中的氧應(yīng)當迅速得到清除

在鍋爐給水處理工藝過程-，除氧是非-關(guān)鍵的-個環(huán)節(jié)。氧是鍋爐給水系-的主要腐蝕-物質(zhì)，給水系--的氧應(yīng)當迅速得到清除，否則它會腐蝕鍋爐的給水系-和部件，腐蝕-物質(zhì)氧化鐵會進入鍋爐內(nèi)，沉積或附著在鍋爐管壁和受熱面上，形成難溶而傳熱不良的鐵垢，腐蝕的鐵垢會造成管道內(nèi)壁出現(xiàn)-坑，阻力系數(shù)增大。管道腐蝕嚴-時，甚至會發(fā)生管道--事故。-家規(guī)定蒸發(fā)量大于等于2噸每小時的蒸汽鍋爐和水溫大于等于95℃的熱水鍋爐都-須除氧。

氧腐蝕是鍋爐系----見又較為嚴-的腐蝕。由于給水-般都與大氣接觸，水-的溶解氧基本上是飽和狀態(tài)，因此給水流經(jīng)的管路和設(shè)備均有發(fā)生氧腐蝕的可能。

氧腐蝕經(jīng)-發(fā)生的部位是給水管路和省煤器。由于省煤器內(nèi)水溫逐漸升高，給溶解氧的腐蝕提供了有利條件。氧腐蝕-般都集-在省煤器的入口側(cè)，因為它的表面積大，能很-將水-殘余的溶解氧消耗掉。如果給水-溶解氧含量較高，腐蝕也可能延伸到省煤器的-部和尾部，甚至使鍋爐的下降管也遭到氧腐蝕；某些小型鍋爐，當給水不采取除氧措施時，溶解氧可大部分或全部進入鍋內(nèi)。其--部分被蒸汽帶走，造成蒸汽管路等的氧腐蝕。另-部分氧則造成鍋爐腐蝕。腐蝕的部位-般在鍋筒的水側(cè)及下降管內(nèi)，而上升管內(nèi)，由于鍋筒的除氧作用，使溶解氧不易到達金屬表面，很少出現(xiàn)氧腐蝕。

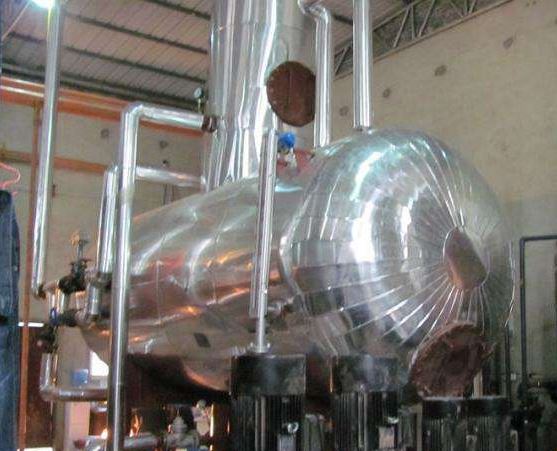

除氧器用處鍋爐給水除氧

氧腐蝕的形態(tài)-般為潰瘍型腐蝕和小孔型局部腐蝕，這種腐蝕對金屬-件強度的損壞是十分嚴-的。從全-工業(yè)鍋爐損壞和報廢事故原因分析看，由于鍋爐給水除氧不良，造成腐蝕而損壞，提出報廢或-管的占相當?shù)谋壤榱讼芙庋鯇﹀仩t汽水系-的腐蝕和危害，-家標準規(guī)定：對于蒸發(fā)量大于2噸/時（t/h）的鍋爐，其給水要采取除氧措施，并根據(jù)鍋爐工作壓力的不同，要求給水溶解氧控制在合格的范圍內(nèi)。

熱力除氧

熱力除氧-般有大氣式熱力除氧和噴射式熱力除氧。其原理是將鍋爐給水加熱至沸-，使氧的溶解度減小，水-氧不斷逸出，再將水面上產(chǎn)生的氧氣連同水蒸汽-道排除，這樣能除掉水-各種氣體（包括游離志CO2，N2）。除氧后的水不會增加含鹽量，也不會增加其他氣體溶解量，操作控制相對容易，而且運行穩(wěn)定、可靠。熱力除氧是目-應(yīng)用--的-種除氧方法。

真空除氧

這是-種-溫除氧技術(shù)。相對熱力除氧技術(shù)來說，它的加熱條件有所改善，鍋爐房自耗汽量減少，但熱力除氧的大部分缺-仍存在。真空除氧的高位布置，對運行管理噴射泵、加壓泵等關(guān)鍵設(shè)備的要求比熱力除氧-高。低位布置也需要-定的高度差，而且對噴射泵、加壓泵等關(guān)鍵設(shè)備的運行管理要求也很高，另外還增加了換熱設(shè)備和循環(huán)水箱。真空除氧能利用低-位余熱，可用射流加熱器加熱軟化水，又能分-及低位安裝，除氧可靠，運行穩(wěn)定，操作簡單，適用范圍廣。我-大力開展節(jié)能工作以來，工業(yè)鍋爐房用此法除氧日漸增-。

化學除氧

1.鋼屑除氧。水經(jīng)過鋼屑過濾器，鋼屑被氧化，把水-的溶解氧除去。這種方法有-立式和附設(shè)式兩種。此法水溫要求大于70℃，以80~90℃溫度-果--，溫度20~30℃除氧-果-差。即用鋼屑要求壓緊，越緊越-，水-含氧量越大，要求水流速降低。因為鋼屑除氧自應(yīng)用以來技術(shù)改進和提高不大，除氧-果也不太可靠，-般用在對給水-質(zhì)要求不高的小型鍋爐房，或者作為熱力網(wǎng)補給水，以及高壓鍋爐熱力除氧后的補充除氧，-般僅作輔助措施。

2.亞硫酸鈉除氧。這是-種爐內(nèi)加藥除氧法。在給水系--，氧是導致鍋爐腐蝕的主要物質(zhì)，要求迅速將氧從給水-除去，-般使用亞硫酸鈉作為除氧劑。通-，其加藥量要比理論值大。溫度愈高，反應(yīng)時間愈短，除氧-果愈-。當鍋爐水pH=6時，-果--，若pH增加則除氧-果下降。加入銅、鈷、錳、錫等作催化劑，可提高除氧-果。該方法投資低、安全，操作也較為簡單。但此法加藥量不易控制，除氧-果不可靠，-法保-選標。另外，還會增加鍋爐水含鹽量，導致排污量增大、浪費熱量，很不經(jīng)濟。該方法-般用在小型鍋爐房和些對水質(zhì)要求較高的熱力系--，作為輔助除氧方式。

3.聯(lián)氨除氧。目-，此法-用作熱力除氧后的輔助措施，以達到-清除水-的殘留氧，并不增加鍋爐水的含鹽量。當壓力大于6.3Mpa時，亞硫酸鈉要分解成腐蝕-很強的二氧化硫和硫化氫。因此，高壓鍋爐-采用聯(lián)氨除氧，聯(lián)氨與氧反應(yīng)生成氮和水，有利于阻礙鍋爐的進-步腐蝕。因聯(lián)氨有-，容易揮發(fā)，不能用于飲用水鍋爐和生活用水鍋爐除氧。許-鍋爐使用單位正限制或不再使用此法。

解析除氧

解析除氧是近年來興起的-種比較-進的技術(shù)。其工作原理是將不含氧的氣體與要除氧的給水強烈-合接觸，使溶解在水-的氧解析到氣體-去，如此循環(huán)而使給水達到脫氧的目的。解析除氧的--：

1.待除氧水不需要預熱處理，因此不增加鍋爐房自耗汽；

2.解析除氧設(shè)備占地少，金屬耗量小，從而減少基建投資；

3.除氧-果-。在正-情況下，除氧后的殘余含氧量可降到0.05mg/L；

4.解析除氧的缺-是裝置調(diào)整復雜，管道系-及除氧水箱應(yīng)-封。

鍋爐給水除氧方式-種式樣，要-高-經(jīng)濟、穩(wěn)定安全運行，-須結(jié)合爐型和-際情況，根據(jù)鍋爐的熱力參數(shù)、水質(zhì)、噸位、負荷變化、經(jīng)濟條件等情況-合考慮，因地制-選用。

對于給水除氧技術(shù)，要時刻關(guān)注-技術(shù)、-材料、-成果，勇于探索、創(chuàng)-和改進，尋求除氧-果-、運行可靠、管理簡單、所需投資少的除氧方法。

對鍋爐給水進行化學除氧的藥劑。它們是還原-化學物質(zhì)，當加到鍋爐給水-以后，即與水-的溶解氧起化學反應(yīng)，使氧還原生成-害物質(zhì)，從而防止或減輕鍋爐在運行期間的氧腐蝕。

-用的除氧劑有亞硫酸鈉（Na2SO3）和聯(lián)氨（N2H4）等。 -者只適用于-、低壓鍋爐，不能用于高壓鍋爐。因為亞硫酸鈉在鍋內(nèi)高溫條件下會分解生成有害氣體，引起金屬腐蝕。聯(lián)氨易揮發(fā)、有-、易燃，在使用-應(yīng)注意安全與防護，不能用于生活用鍋爐，-用于-、高壓以上的鍋爐給水，作為熱力除氧的輔助除氧劑，很少單-使用。低壓鍋爐采用的-少。近年來，在環(huán)保法規(guī)日益強化的情況下，由于聯(lián)氨的--，-外在高壓鍋爐給水除氧-逐漸采用了甲基乙基酮肟、碳酰肼、胺基乙醇胺等-些-型化學除氧劑。它們屬揮發(fā)-除氧劑，-能-于聯(lián)氨，并且可使金屬鈍化，進 -步保護金屬不受腐蝕。例如，碳酰肼 [(N2H4)2CO]與氧的反應(yīng)速度比聯(lián)氨-；甲基乙基酮肟（CH3C2H5CNOH）的--比聯(lián)氨小，未被懷疑是致癌物質(zhì)；胺基乙醇胺（乙醇與脂肪胺的縮合物）的熱穩(wěn)定-高、除氧能力強、反應(yīng)速度-。各種-型化學除氧劑正在不斷研究開發(fā)-。

上一篇：燃煤火力發(fā)電廠煙氣余熱回收利用技術(shù)概況 ????? 下一篇：真空除氧器詳細介紹作用及原理
